DE Dietrich DTG 230-7 EcoNOx Панель управления Diematic m3

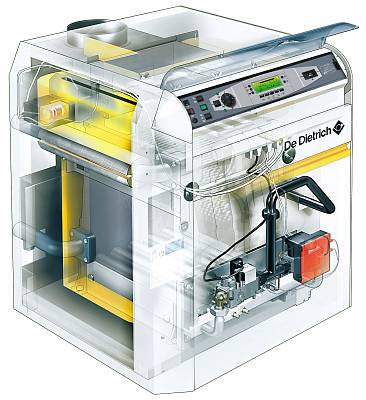

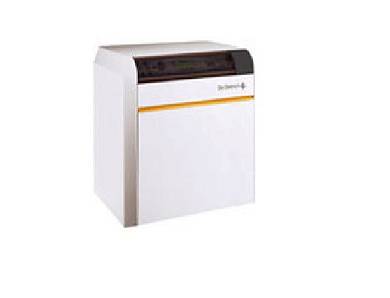

DTG 230 EcoNOx — это чугунный напольный газовый котел с бесшумной атмосферной двухступенчатой горелкой с электронным розжигом для работы на природном или сжиженном газе.

Панель управления Diematic m3

Высокотехнологичная панель содержит электронную программируемую систему регулирования для изменения температуры котловой воды путем воздействия на одноступенчатую горелку в зависимости от наружной температуры.

Панель управления DIEMATIC-m3 допускает:

Регулирование прямых контуров и/или смесительных контуров.

Программирование контура горячей санитарно-технической воды и циркуляции горячей санитарно-технической воды.

Защиту установки и помещения от замораживания в случае отсутствия.

Управление 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.

Управление контуром бассейна или вторым контуром производства горячей санитарно-технической воды.

В комплекте заводской поставки панель управления DIEMATICm3 может управлять 1 прямым контуром или 1 контуром со смесительным клапаном с дополнительным оборудованием датчик подающей линии AD199 и до 3 контуров (платы в качестве дополнительного оборудования).

Панель управления DIEMATIC-m3, подсоединенная к панели управления K3, применяется для установок большой мощности и обеспечивает :

Управление котлами и каскадом котлов (до 10), оборудованных 1-ступенчатой, 2-ступенчатой или модулирующей горелкой.

Управление гидравлической сетью, ГВС и т.д.

Панель управления DIEMATIC-m3 может осуществлять связь с модулями регулирования DIEMATIC VM и с совместимыми системами дистанционного управления.

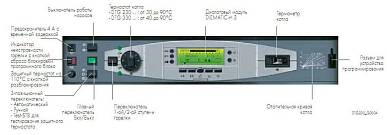

На панели расположены переключатели «Вкл/Выкл», теста STB термостата/ручной режим/автоматический режим и переключатель отключения насосов и выбора числа ступеней горелки, индикатор неисправности, защитный термостат (110ºС) с кнопкой разблокирования, термостат котла и многофункциональный дисплей с функцией управления с двумя уровнями доступа — при закрытой крышке и при открытой крышке и предохранитель (10 А) с временной задержкой.

Отличительные особенности

теплообменник из эвтектического чугуна Де Дитриш позволяет работать при низких модулируемых температурах подающей линии до 30°С без какого-либо риска для срока службы котла.

электронный розжиг при помощи запальной горелки (без постоянного дежурного пламени), которая состоит из 1 запального электрода, 1 электрода массы и 1 датчика ионизации;

система защиты от коррозии бака водонагревателя, не требующая технического обслуживания — анод с автоматически настраиваемым током Titan Activ System®

Характеристики и защита окружающей среды.

принцип охлаждаемой топки;

теплоизоляция толщиной 100 мм из минеральной

классификация две звезды СЕ согласно европейской директиве 92/42/СЕ;

Котлы имеют высокие показатели работы:

КПД эксплуатации: от 95 до 96 %

Класс производительности: __СЕ

Выбросы NOx < 70 мг/кВт.ч

Уровень шума < 57 дБ (А) при номинальной мощности

Основные преимущества гаммы

Секционный теплообменник из эвтектического чугуна поставляется в сборе, по запросу возможна поставка в разобранном виде (отдельными секциями).

Горелка из нержавеющей стали с полным предварительным смешением, с запальной горелкой и ионизационным датчиком наличия пламени, для работы на природном газе с давлением 20 или 25 мбар.

Набор переоборудования на пропан или набор для работы с давлением 300 мбар — поставляются по заказу, набор переоборудования на 13 мбар для России входит в объем поставки котла.

Встроенный стабилизатор тяги с автоматической заслонкой.

Гидравлические подключения расположены сзади котла.

Дополнительное оборудование

Набор циклического контроля за герметичностью клапанов;

Реле давления газа с предохранительным вентилем;

Трансформатор гальванической развязки;

Набор для работы при давлении 300 мбар;

Датчик тяги;

Приставные цилиндрические бойлеры емкостью от 150 до 500 литров;

Набор соединительных трубопроводов для подключения бойлеров;

Наборы переоборудования для работы на другом типе газа.

Применение

Напольный чугунный котел DTG 230 используется для отопления загородного дома, дачи, коттеджа и других жилых помещений частного сектора.

Рекомендации

Обеспечьте в помещении, где установлен котел, приточную и вытяжную вентиляцию из расчета площади сечения и прямого потока воздуха.

Расположите каналы для поступления воздуха по отношению к каналам вытяжной вентиляции таким образом, чтобы обновление воздуха охватывало весь объем помещения котельной.

Примечание

Во избежание повреждений котла следует избегать загрязнения идущего на горение воздуха хлор- или фторсодержащими соединениями, активизирующими коррозию (краски, растворители, аэрозольные баллончики, клеи, чистящие и моющие средства и др.).
