TIM Насосная группа быстрого монтажа с трехходовым смесительным клапаном NG-MK-0101

Насосные группы TIM NG-MK-0101 с трехходовым регулирующим клапаном предназначены для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя. Поддержание определенного температурного графика происходит за счет подмеса охлажденного теплоносителя обратной линии в подающую. Данные группы оптимально использовать в контурах радиаторного отопления с погодозависимым регулированием и «теплого пола»; они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.

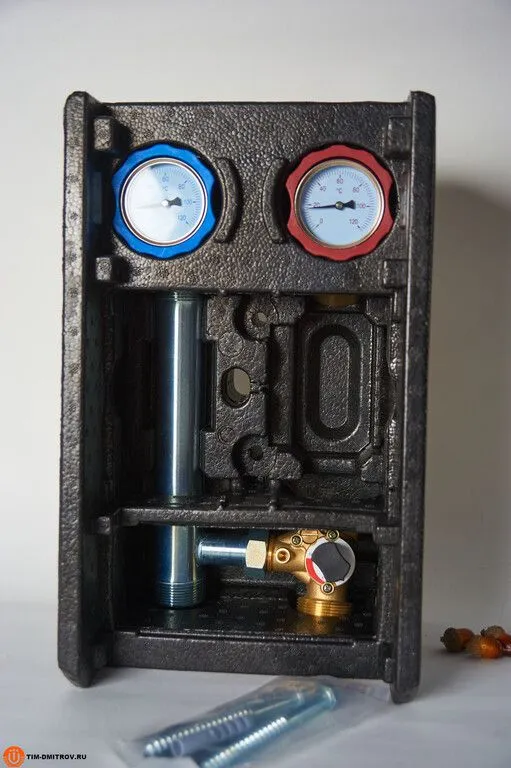

  Насосная группа «TIM» (ZEISSLER) исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух.

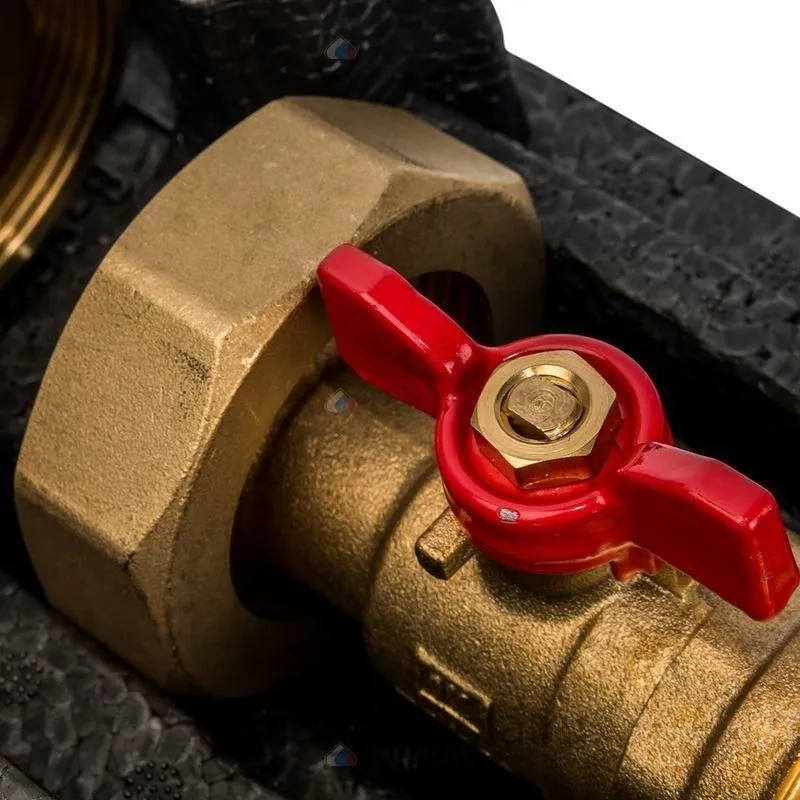

  Модели «NG-MK-0101» оснащены трехходовым моторным поворотным регулирующим клапаном с управляющей рукояткой (без электропривода), запорными шаровыми латунными кранами со стрелочными термометрами. На линии подачи вставлена труба-удлинитель с T-образным элементом, соединяющим с приводным клапаном.
  Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на стену в помещении с помощью отверстий, расположенных на задней панели корпуса.
Смесительный контур с переменной температурой теплоносителя
  Возможность обмена местами подающей и обратной линий
  Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
  Нижнее подключение: 1 1/2" (DN40)
  Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
  Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
  Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
  Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
  Встроенный трехходовой смесительный моторный регулирующий клапан под привод с условной пропускной способностью (kvs): 6 или 18 м3/ч
  Возможность установки сервопривода
  Энергосберегающая блочная EPP-теплоизоляция в комплекте
  Быстрый настенный монтаж

 Технические характеристики

- Общий номинальный диаметр, DN — 25;

- Верхнее подсоединение — 1" ВР;

- Нижнее подсоединение — 1½" НР;

- Резьба для подсоединения насоса — 1½" НГ;

- Присоединительная насосное расстояние — 180 мм;

- Давление рабочее, max — 6 бар;

- Пропускная способность (max Kvs при падении напора в 1 бар) — 9,8 м³/час;

- Макс. тепловая мощность Qmax, при падении t° = 10°C и Vтеплоноситель = 1 м/с — 24 кВт; Пределы рабочей темп-ры — от –15°С до +110°С; Макс. темп-ра окруж. среды — 40°С;

- Шкалы термометров — от 0°С до 120°С;

Размеры в теплоизоляции (ШхВхГ) — 250х420х255 мм;
Масса — 3735 гр.

 Комплектация
Насосная группа NG-MK-0101 - 1 шт.; Краны-термометры - 2 шт.; Трехходовой смесительный клапан - 1 шт.; Теплоизоляционный кожух - 1 шт.
